Fahrzeugrückhaltesysteme nach ASTRA Richtlinien

Sagérime bietet alle die von der ASTRA vorgeschriebene Systeme an. Nehmen Sie bitte mit uns Kontakt auf, sollten Sie Fragen zu diesen Systemen haben.

Merkmale

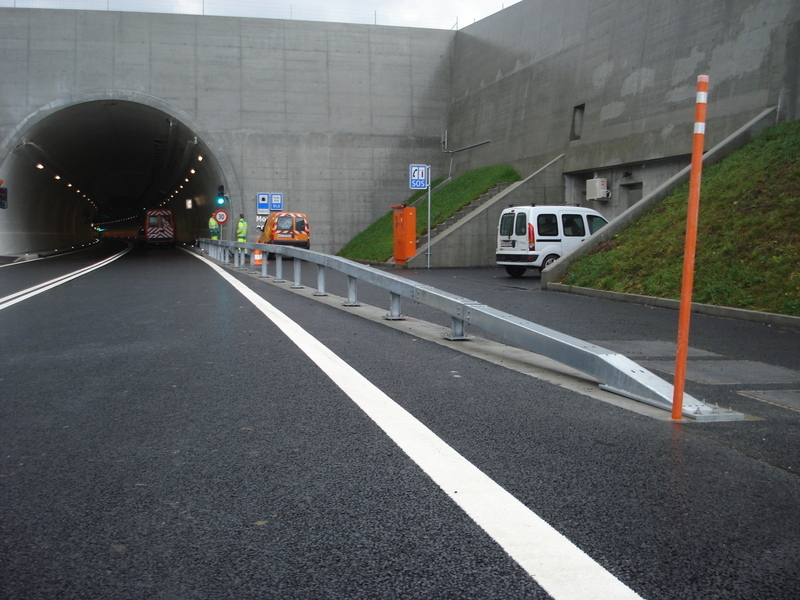

Fahrzeugrückhaltesysteme Neubau und Ersatz

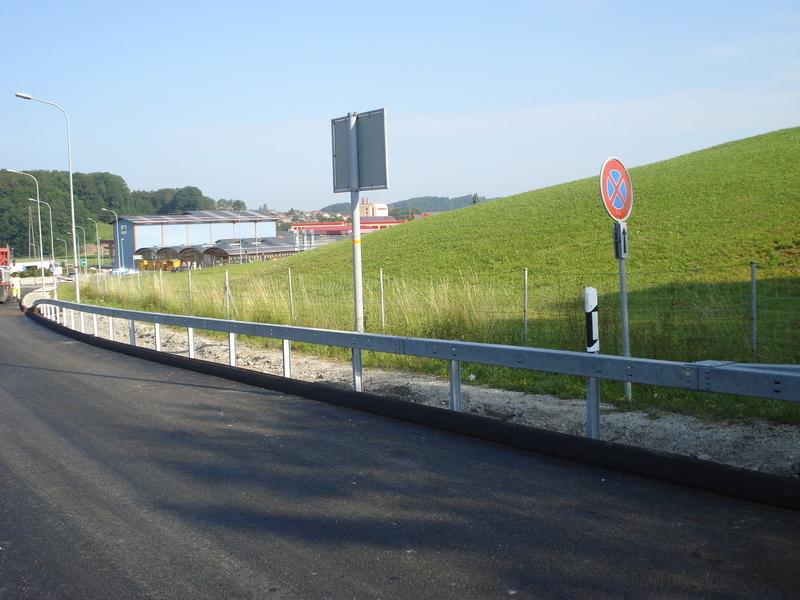

Fahrzeugrückhaltesysteme mit Planke Profil A

Nummer	Kurzbe-zeichnung	Skizze	Aufhalte-stufe	Stufe des Wirkungs-bereichs	Dynamische Durchbie- gung in m	Anprall- heftig-keitsstufe
12	LS A 2.00 m		N2	W4	1.3	A
22	LS A-60’140 1.33 m		H1	W4	0.9	B
34	DDLS A 1.33 m		H2	W5	1.4	B

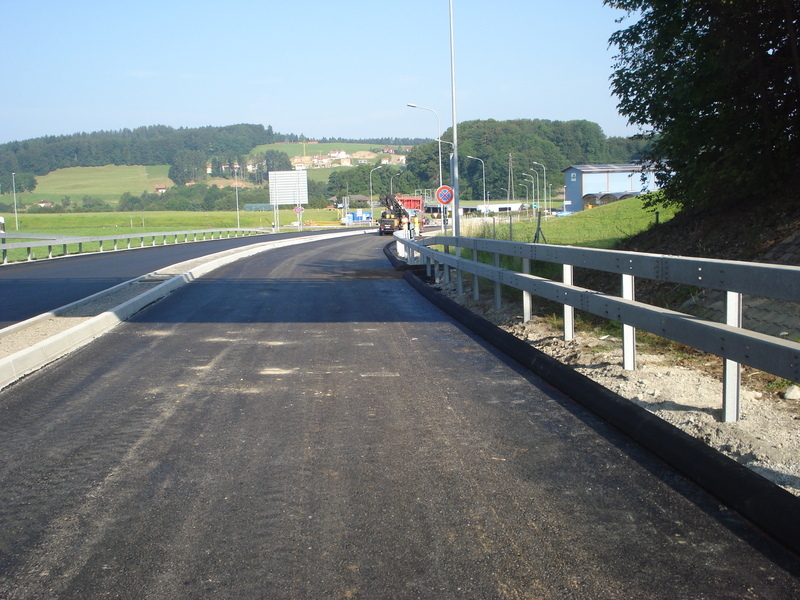

Fahrzeugrückhaltesysteme mit Kastenprofil 130/150 mm

Nummer	Kurzbe-zeichnung	Skizze	Aufhalte-stufe	Stufe des Wirkungs-bereichs	Dynamische Durchbie- gung in m	Anprall- heftig-keitsstufe
42	LS 130’150 2.00 m		N2	W4	1.1	A
43	LS 2×130’150 1.33 m		H1	W4	1.2	B

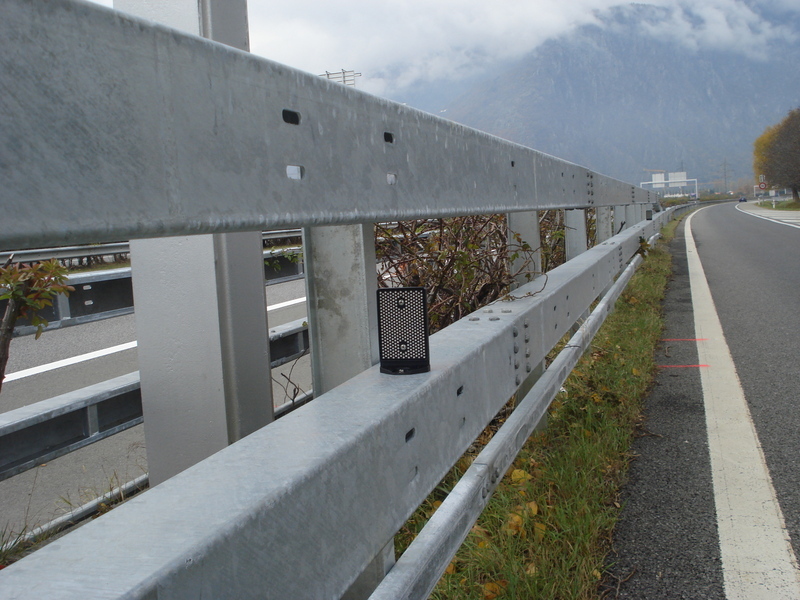

Fahrzeugrückhaltesysteme mit Kastenprofil 150/180 mm

Nummer	Kurzbe-zeichnung	Skizze	Aufhalte-stufe	Stufe des Wirkungs-bereichs	Dynamische Durchbie- gung in m	Anprall- heftig-keitsstufe
52	LS 150’180u 2.00 m		H1	W4	1.0	A
62	LS 150’180 2.00 m		H1	W4	1.1	A
64	LS 2×150’180 2.00 m		H1	W5	1.5	B
66	LS 2×150’180 -50’100 2.00 m		H2	W5	1.6	B
66d	LS 2×150’180 -50’100 2.00 m doppelt		H1	W3	0.6	C
68	LS 3×150’180-2×50’100 1.33 m		H2	W4	0.9	C

bei Ausführung mit Pfosten mit Fussplatte oder in Hülse von System 66 : Wirkungsbereich W4 und Anprallheftigkeitsstufe C

Leitmauern

Nummer	Kurzbe-zeichnung	Skizze	Aufhalte-stufe	Stufe des Wirkungs-bereichs	Dynamische Durchbie- gung in m	Anprall- heftig-keitsstufe
91	LM 800		H1	abhängig von der Systembreite	0	C
92	LM 1150		H2	abhängig von der Systembreite	0	C
93	LM 150’180		H2	abhängig von der Systembreite	0	C

Bemessung der Leitmauer gemäss SIA 261

Leitmauern werden grundsätzlich mit geradem Profil erstellt. In Ausnahmefällen ist ein New Jersey-Profil möglich. Leitmauern mit New Jersey-Profil weisen im Gegensatz zu solchen mit geradem Profil folgende Nachteile auf:

Sie können bei einem Personenwagenanprall ein Überschlagen des Fahrzeugs bewirken.
Es besteht eine erhöhte Kipptendenz schwerer Fahrzeuge in Richtung des zu schützenden Be-reichs.
Die Herstellung ist relativ aufwändig.
